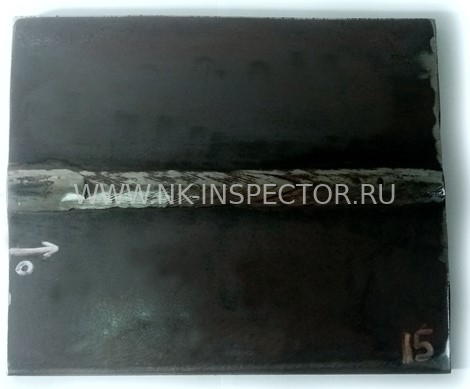

Экзаменационный образец ЭО-15(УР) для практического экзамена по методу РК
Экзаменационный образец ЭО-15(УР) для практического экзамена по методу РК
В наличии: 0 шт.
Пожаловаться на цену
Экзаменационый образец соответствует актуальным стандартам и ГОСТам
|
Тип образца |
Стыковое сварное соединение пластин типа С4 по ГОСТ 8713-79 |
|
Материал |
09Г2С |
|
Размеры образца, мм |
240х200, S=10 |
|
Шероховатость поверхности основного металла |
Не хуже Rа6,3 |
|
Зона контроля |
Сварной шов и прилегающие к нему участки основного металла шириной по 5 мм |
Дефекты: трещины на сварном шве, поры
Объекты контроля по СДАНК-02-2020: Оборудование, работающее под избыточным давлением
НТД на проведение контроля: ГОСТ 7512-82
НТД по оценке качества: ГОСТ Р 54803-2011, ГОСТ 23055 (2 класс дефектности)
Комплектация:
- Экзаменационный образец;
- Радиографический снимок образца с расшифровкой дефектов;
- Паспорт;
- Технологическая карта;
- Дефектограмма;
- Протокол (заключение) с результатами контроля дефектоскописта 2 уровня.
